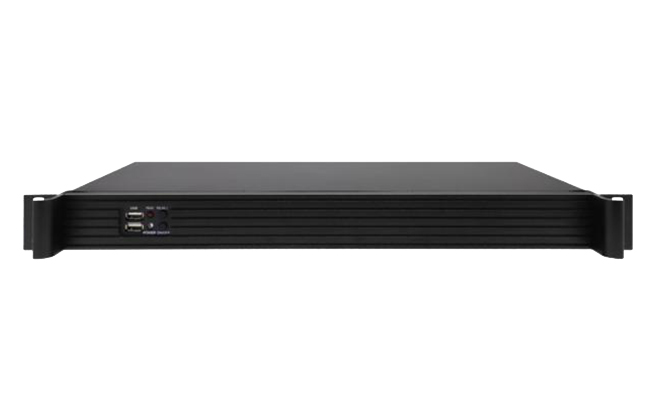

1U机架式J1900工控机

1U机架式J1900

集成Intel® Celeron J1900/2.00GHz四核处理器,TDP 10W

可兼容Intel® Bay Trail -I/M/D 全系列CPU，可供客户灵活选

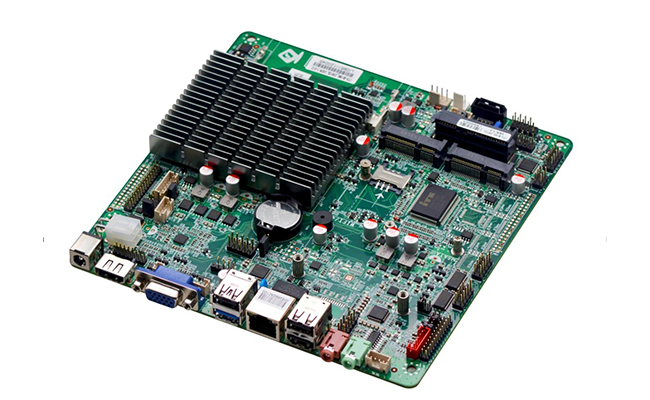

基于Intel® Bay trail SOC平台

1*SODDR3L 内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

集成Intel® HD Graphics核心显卡

1* VGA,1*HDMI,1* LVD

支持VGA;HDMI;LVDS同步/异步显示

1* SATA2.0硬盘接口 (其中SATA2与内置2.5寸硬盘SATA5二选一)

1* SATA 2.5寸笔记本硬盘位,可直接安装硬盘

1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbp

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功

功放建议使用2Ω5W喇叭

1* Mini-PCIE插槽,支持WIFI、4G模块

无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口

支持4路输入输出GPIO

支持硬件复位功能(256级，0~255秒)

Windows 7/Windows 10/Linux

采用DC 12V电源供电

-10℃～60℃

-20℃～70

5%-95%相对湿度,无冷凝

430mm x 250mm x 44mm

1* USB2.0接口 1*5pin

4* USB 2.0接口 2*5Pin,其中USB5与USB1为二选一

1* J_HDMI接口 2*8Pin(与背板IO接口的HDMI1同信号)

1* JVGA接口 1*12Pin(与DB15同信号)

1* LVDS 接口 2*15pin,支持双通道24bit

1* 屏背光供电接口 1*6pin

1* 屏亮度调节接口1*4pin

1* PS/2键盘鼠标接口（红色） 1*6Pin

2* RS232串行接口，COM1/COM2支持第9pin带电功能,COM2支持RS485模式

1* LPT并行接口 2*13Pin

1* 前面板开关按钮和指示灯接口 2*5Pin

1* 硬盘供电接口 1*4pin

1* 功放接口 1*4pi

1* SIM卡座

1* 前置音频接口 2*5pin

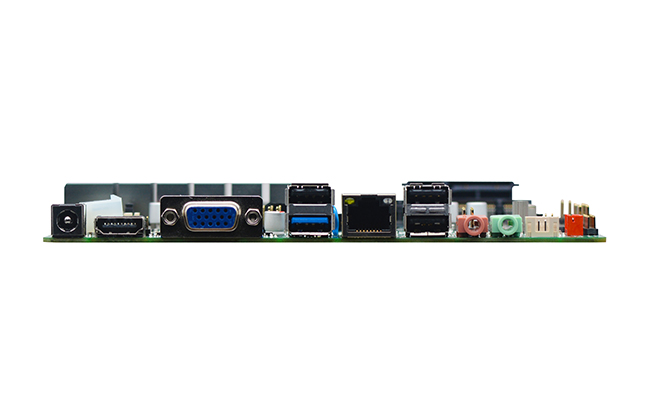

1* HDMI显示接

1* VGA显示接

1* USB3.0 接

1* RJ-45 千兆网络接口,其中LAN2与USB1为二选一

1* Line out接口(绿色)、1* MIC接口(红色

1* 12V DC电源输入接口

3* USB 2.0接口
