● 网络层吞吐量：1Gbps
● 并发连续数：10万
● 系统延迟：<1ms
● 开关切换时间：<10ns
● 用户限制：无限制
● CPU类型：Intel I3 6100/4

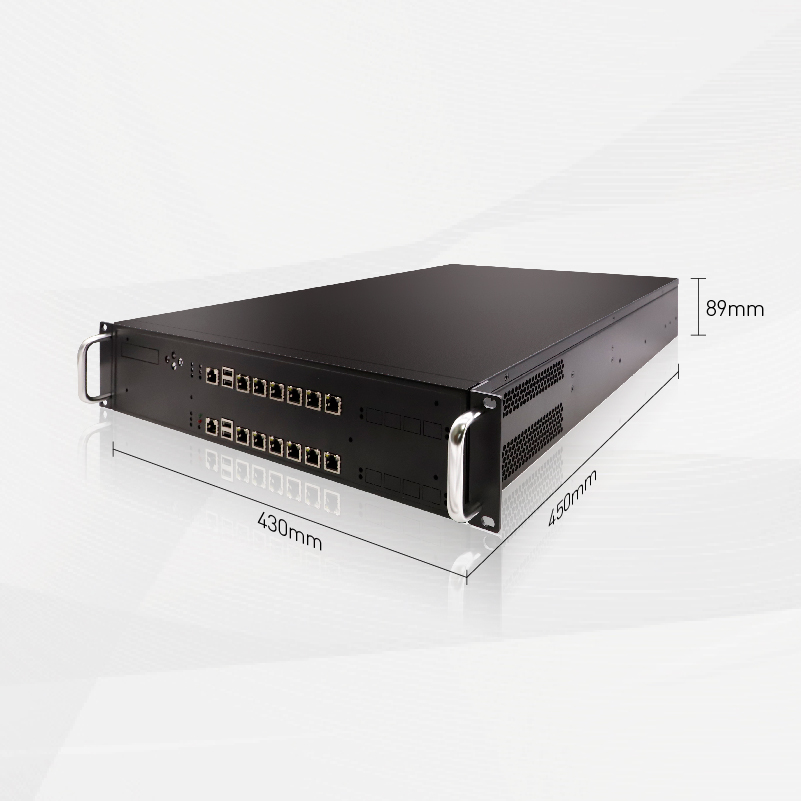

● 长×宽×高：450×430×89mm
主要参数 | |
| 产品名称 | WA-H110-E6/WA-C236-E6 |
| 板型 | 异型,285X205MM |
| 处理器 | 支持 INTEL SkyLake-S CPU，LGA1151 接口形式 |
| BIOS | AMI EFI BIOS, 8MB |
| 芯片组 | Intel H110/C236 chipset |
| 内存 | 支持 2 个 DDR4 U-DIMM 插槽，双通道 DDR4 2133MHz，容量最大支持 32GB |
| VGA | 使用 PS8613 芯片，通过 DP 扩展，1 个板载 2X8 2.00 VGA 插针 |
| 总线扩展 | 1 个 PCI-E 16X 板边右侧插槽（CPU 16X 资源）,支持 PCIE 3.0 传输规范; 1 个 PCI-E 8X 板边后端插槽（PCH 4X 资源）,支持 PCIE 3.0 传输规范; H110 芯片组后端 8X 插槽为 1X 资源；C236 芯片组后端 8X 插槽为 4X 资源 |
| LAN | 前面板支持 6 个千兆网口，10/100/1000M 自适应: 采用 INTEL i211AT 网卡芯片（兼容 i210AT 网卡芯片）； 支持 2 组第三代BYPASS，LAN1&LAN2、LAN3&LAN4 分别支持； LAN5-LAN6 支持光电共 lay，面对前面板，从左到右网口顺序：LAN1...->LAN6； 板内扩展 1 个千兆 RJ45 网口（采用双 SATA 接口来实现千兆网络连接）和1个千兆 SFP 光口, 分别对应网口 LAN7，LAN8 |
| USB | 8 个 USB 2.0（Host） 其中两个(PORT1-2)为扩展到板边连接器， 两个(PORT3-4)为扩展到左侧板边连接器， (PORT5-6)为 2 × 10 2.00mm 插针(和USB3.0 共用)， (PORT7-8)为 2 × 5 2.54mm 插针 2 个 USB3.0， 为 2 × 10 2.00mm 插针(和 USB2.0 共用) |
| SATA | SATA2-3 支持 SATA3.0（2 个 SATA Ports） |
| MSATA | SATA1 支持 MINI-PCIE 接口 |
| CF | 一个 CF 卡插槽（采用 SATA0 转 IDE，转换芯片为 JMICRON JMD330） |
| GPIO | 数字 GPIO I/O: 6 个(2X5 2.54mm) |
| 实时时钟 | 外置 RTC，3V 锂电池 |
| 看门狗 | WDT：NCT6776 SIO 芯片内部集成：256 级， 0 至 255 秒 |
| 串行口 | 2 PORT RS232 串行接口： COM1 采用 RJ45 Console ，板上共 lay 1 个 2*5 2.54mm 插针； COM2 为 2*5 2.54mm 插针 |
| LPC I/O | NCT6776F -数字 GPIO I/O -硬件监测 CPU 温度、风扇转速、电压 |

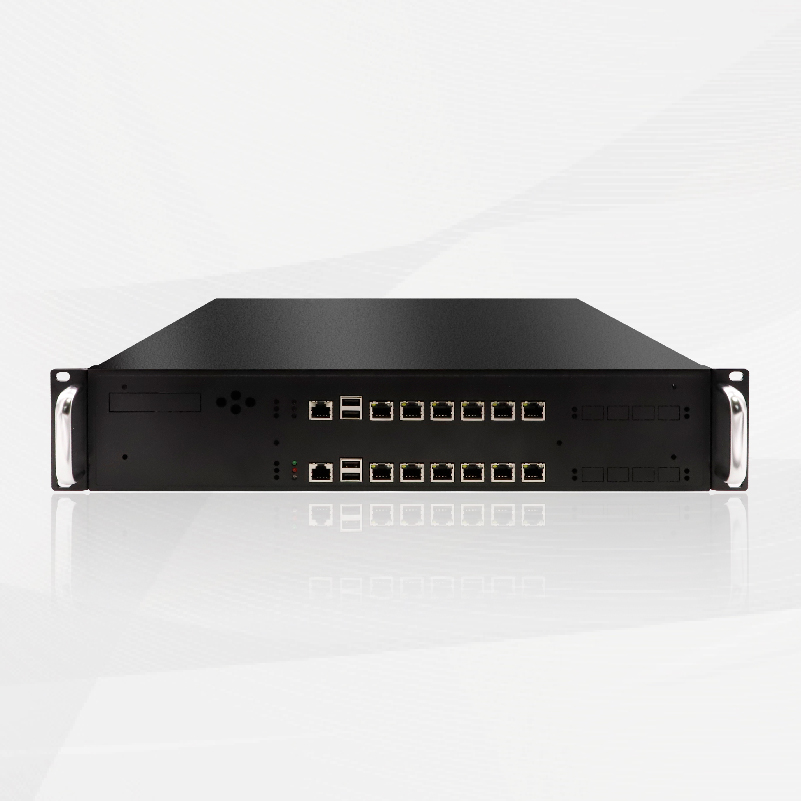

| 板边连接器 | -1 个 RJ45 Console -2 个双层 USB2.0 -6 个 RJ45 接口 -1 个三层 BYPASS 指示灯（黄色） -1 个三层状态指示灯（上：PWR LED 绿色，中：HDD LED 红色，下：LAN ACT LED 黄色） 前面板从左到右接口顺序：指示灯->COM1->USB->LAN1...LAN6 |
| 板载连接器 | -2 个双层 USB2.0 -1 个 5x2 pins2.54 间距 F_PANEL 插座 -1 个 5x2 pins2.54 间距 GPIO 简牛 -1 个 5x2 pins2.54 间距 USB2.0 插针 -1 个 10x2 pins2.00 间距 USB3.0 简牛 -1 个 3x1 pins2.54 间距 Clear CMOS 插座 -1 个 3x1 pins2.54 间距 CF 卡电压选择 CF_VCC 插座 -1 个 5x2 pins2.00 间距 DEBUG 插座 -2 个标准 SATA 7-pin 插座 -3 个 3pin SYS_FAN -1 个 4pin CPU_FAN -1 个 4pin 软驱供电插针 |
| 电源 | 标准 ATX2.0 插座（24pin+方 8pin）和单电源共 LAY |
| 工作温度 | -10℃～ 50℃ |
| 存储温度 | -20℃～ 60℃ |
| 扩展卡 | 2 千兆光，4 千兆光，4 千兆电，2 万兆光，4 万兆光 |
