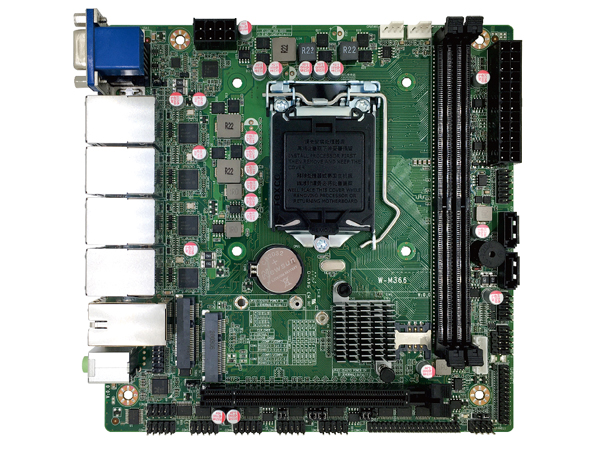

Intel B365芯片组,支持6/7/8/9代，赛扬/奔腾/酷睿i3/i5/i7 in LGA1151 处理器
高性能6网口工控大板,其中可选4个POE,性能强劲,稳定性好, 适用于高性能工控机
支持10COM(CMO1/COM2 跳帽可选择RS485),1个PCIEX16, 1*MSATA,1*MPE，1*SIM卡槽支援4G模块
六个英特尔（I211AT）千兆网口,支持2条DDR4 2133-2666MHz 台式内存,最大支持32GB
| 规格 | ||
|---|---|---|
| 处理系统 | CPU | Intel 第6/7/8/9代赛扬/奔腾/酷睿i3/i5/i7 in LGA1151 处理器 |
| 芯片组 | Intel B365 | |
| BIOS | AMI 64Mb BIOS,ACPI supported,支持来电开机功能 | |
内存 | 技术架构 | 支持2条DDR4 2133-2666MHz台式内存 |
| 容量 | 单条最高支持16GB,最大支持32GB | |
| 插槽 | 2*DDR4-DIMM | |
| 视频 | 图形控制器 | 内建于有显示功能的处理器-支持Intel HD Graphics (具体型号视处理器而定) |
| HDMI输出 | 1个HDMI接口,支持HDMI1.4最大分辨率4096x2160@24Hz | |
| VGA | 1个外置VGA输出接口,分辨率最高1920*1080@60Hz | |
| 多显支持 | 集成显卡支持VGA,HDMI同步或异步双显示输出 | |
| 存储 | SATA | 2个标准7Pin SATA3.0,最大传输速率6Gb/s |
| M-SATA | 1个MSATA接口,SATA3.0高速存储,最大传输速率6Gb/s | |
| 网络 | RJ45 | 內建6*Intel Intel I211AT 10M/100M/1000M自适应网卡, 支持网络唤醒（LAN1/LAN2）,无盘启动 |
| POE | LAN1/LAN2/LAN3/LAN4 可选POE | |
| 音频 | Line_Out | 内建Realtek ALC662芯片,支持前置J_AUDIO |
| MIC | 排针输出-Line out,后置Jack-Line out/Mic in接口 | |
| USB | USB3.0 | 外置8*USB3.0 |
| USB2.0 | 内置5*USB2.0 | |
| 串口 | Rs232 | 内置10个COM 不支持9pin供电 |
| Rs485 | COM1&COM2支持RS485 JCOMP1/2/3/4排针跳帽选择：1.(1-3)/(2-4)标准状态RS232 2.(3-5)/(4-6)RS485状态 | |
| 硬件监测 | 看门狗 | 支持4~255秒看门狗定时器 |
| 电压 | 支持主要(CPU电压/DDR电压/3.3V/5V/12V)电压检测 | |
| 温度 | 支持CPU温度检测(Intel PROC_PECI技术) | |
| 风扇 | 支持CPU风扇转速检测及智能风扇控制 | |
| 硬件加密 | TPM | TPM2.0硬件加密(预选 |
| 电源 | ATX | 24Pin+8Pin ATX供电 |
| LED状态灯 | 网络状态灯 | 内置1*LAN_LED1 Header(支持LAN1&LAN2&LAN3& LAN4&LAN5&LAN6 LINK ACTIVE 指示) |
| 工作环境 | 工作温度 | 负20~50摄氏度 |
| 存储温度 | 负20~50摄氏度 | |
| 工作湿度 | 0~90％RH, 相对湿度, 无凝露 | |
| 存储湿度 | 0~90％RH, 相对湿度, 无凝露 | |
| PCB规格 | 板型大小 | ITX:180*180mm |
| 硬件控制 | 来电开机(可关机) | JP3排针跳帽选择：1.JP3(2-3)标准状态不支持 2.JP3(1-2)来电开机状态支持 |
| 来电开机(不可关机) | 预选JP4排针跳帽选择：1.JP4(2-3)标准状态不支持 2.JP4(1-2)来电开机状态支持 | |
| VGA BIOS热拔插 | JP2排针跳帽选择：1.JP2(2-3)标准状态不支持 2.JP2(1-2)VGA BIOS热拔插显示 | |
| 扩展接口 | PCIEX16 | 1个PCIEX16插槽,支持显卡、硬盘阵列卡、扩展卡等PCIE设备 |
| Ps2 KB/MS | 1个KB/MS PIN1*7排针带白色围墙 | |
| LPT/GPIO | 1*J_LPT/GPIO排针,支援LPT功能, 可提供16路GPIO路控制(LPT与GPIO功能二选一使用) | |
