ARM架构工业终端

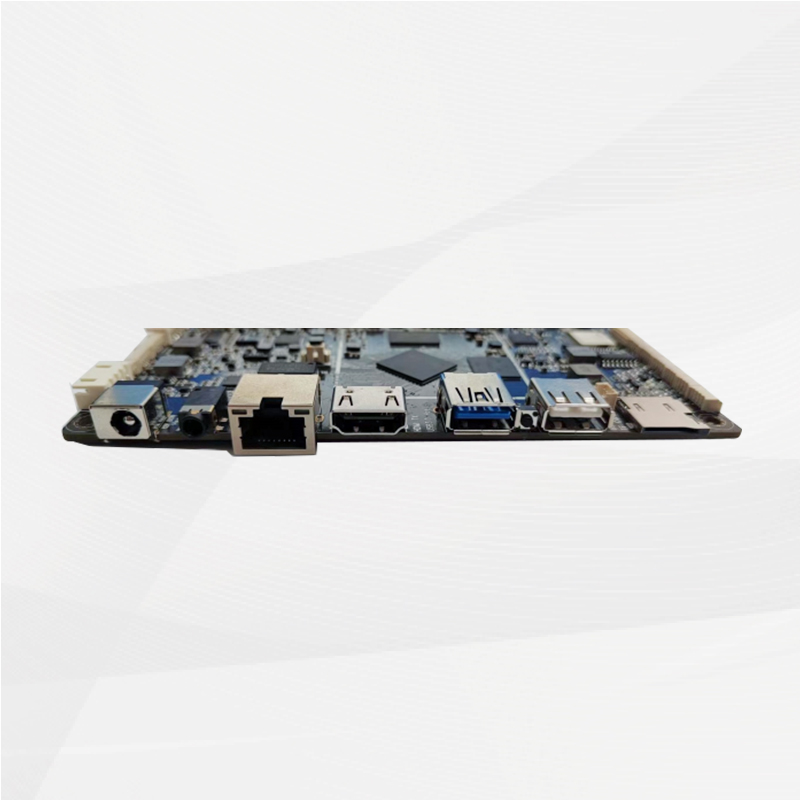

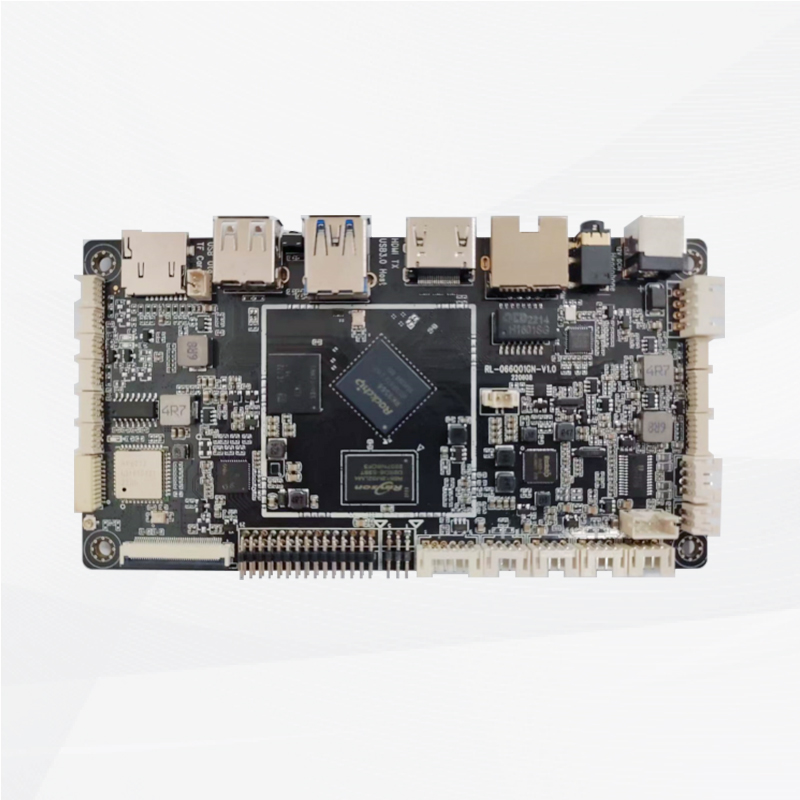

瑞芯微平台GNP-RL-066Q01GN

● 基于ARM Cortex-A55(四核)的瑞芯微RK3566四核64位处理器,主频高达2.0GHz

● 支持ARM G52 2EE GPU

● 支持1*eDP接口,1*LVDS接口,1*MIPI DSI接口,1*HDMI接口,支持双屏同显功能

● 原生态Android系统,开放root权限,可以进行产品定制开发

● 支持2* MIPI摄像头功能

  • 产品参数
  • 应用场景
  • 下载中心

配置信息

处理器基于ARM Cortex-A55(四核)的瑞芯微RK3566四核64位处理器,主频高达2.0GHz
内存默认2G/4G-Byte LPDDR4/LPDDR4X,最大支持8G
GPU

ARM G52 2EE GPU

支持OpenGL ES1.1/2.0/3.2,OpenCL 2.0 and Vulkan 1.0/1.1;
内嵌高性能2D 加速硬件;
支持H.264 decoder by 4K@60fps  和H.265 decoder by 4K@60fps,H.264/H.265 encoder by 1080p@60fps

NPU

支持0.8 TOPS算力

显示接口

1*eDP接口:支持1 eDP 1.3 interface,Up to 4 physical lanes of 2.7Gbps/lane,Support up to 2560x1600@60Hz),支持3.3V/5V供电;

1*LVDS接口(单路/双路,6位/8位/10位): 支持3.5"-108"显示屏 1080P 60Hz输出,支持3.3V/5V/12V供电 ;

1*MIPI DSI接口: 支持1080P 60Hz输出,  3.3V供电 ;

1*HDMI接口: 支持1080p@120Hz and 4096x2304@60Hz输出;support for HDMI1.4 and HDMI2.0;支持HDCP1.4/2.2;

支持双屏同显功能

网络1* 百兆以太网
存储标配EMMC,8G Byte, (16G/32G/64G/128G可选)最大256G Byte

支持TF卡存储

音频

1*喇叭输出(2*10W);
2*麦克风输入;
1*耳机输出

I/O接口

1*USB3.0 HOST  super-speed, 支持最高8.48Gbps bandwidth;

5*USB2.0 HOST  High-speed, 最高480Mbps

1*USB2.0 OTG  默认升级或可以软件设置为USB2.0 HOST

2* i2c-总线及数字MIC接口

4*路GPIO输入/输出

1* 微波感应信号输入

2* RS232接口 可选配UART TTL 3.3v电平;

2* UART接口 TTL电平(自适应3.3V/5V)

1* UART DEBUG接口 TTL3.3V电平

无线及蓝牙

支持2.4GHz/5GHz双频 WiFi,支持Wi-Fi 802.11b/g/n/ac协议

支持蓝牙功能,V2.1+EDR/Bluetooth 3.0/3.0+HS/4.2/BLE

摄像头2* MIPI摄像头功能, 支持800W/1300W像素(选配)

支持500W-USB2.0接口摄像头(选配)

红外 1*红外接收座,支持红外遥控功能
RTC

外置实时时钟供电电池,支持定时开关机

按键及LED 支持按键控制接口(开关机,复位及状态LED灯显示等)插针
背光控制支持3.3V/5V/12V 背光供电
触摸屏

支持I2C接口电容触摸屏接口;

支持USB多点红外触摸,多点电容触摸多点纳米膜触摸多点声波触摸,多点光学触摸等

4G/5G通讯支持外扩
音频格式MP3,WMA,WAV,APE, FLAC, AAC, OGG,M4A,3GPP等格式
图片 支持JPG,BMP,PNG等、支持旋转/幻灯片播放/图片放大功能
输入法 标准Android键盘,可选第三方输入法
操作系统Android11,可支持到Android12
电源类型

适配器要求:输入:AC100-240V.50-60HZ, 输出: DC12V/5.5mm 内芯2.5mm  DC头  2A-5A ;
推荐12V/3A以上直流电源或适配器供电,纹波120mv以内。

视频

支持 H.264,H.265/HEVC,VP8,VC-1,MAV,WMV,AVS,H.263,MPEG4等视频格式1080P多视频解码

系统自带应用软件

APK安装器,电子邮件,计算器,浏览器,录音机,日历,设置,时钟。
视频播放器,搜索,通讯录,下载,相机,音乐播放器,资源管理器等

系统管理 原生态Android系统,开放root权限,可以进行产品定制开发;

远程监控,可支持24小时无人值守;

支持硬件或软件看门狗
可支持OTA远程升

工作温度0℃~60℃5%~95%(非凝结状态)
储存温度-20℃~80℃, 5%~95%(非凝结状态)
主板尺寸142mm*75mm
